가로장 하자 탐지, 구경측정/용접 검사 GCT-8C를 위한 초음파 하자 발견자를 가로장으로 막으십시오

가로장 방법 가로장 하자 탐지, 구경측정 및 용접 검사 GCT-8를 위한 초음파 휴대용 하자 발견자

가로장 방법 하자 발견자 GCT-8

묘사:

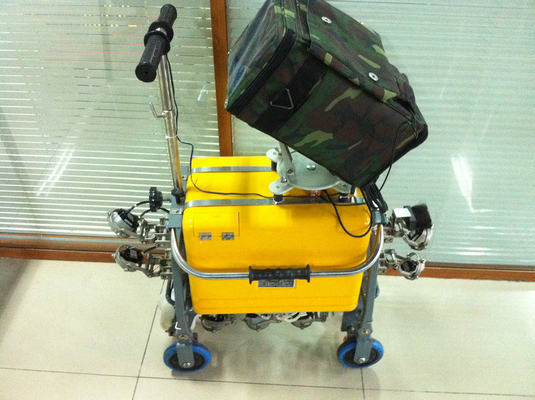

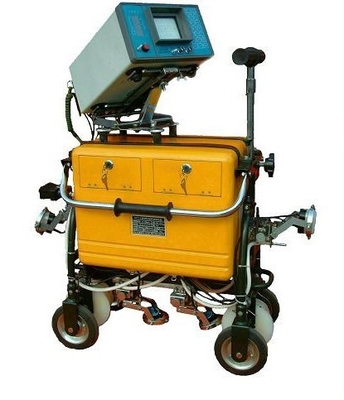

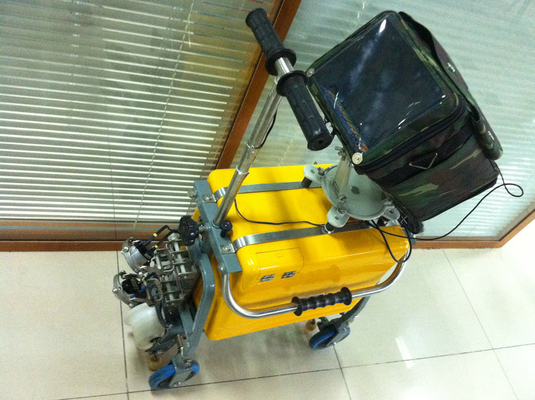

GCT-8 가로장 초음파 하자 발견자는 하자 탐지의 아주 새로운 디지털 방식으로 무덤 작풍 초음파 장비입니다. 그것은 43kg/m~75kg/m.에서 배열했습니다 가로장 물자에 있는 온갖 하자를 검출하기 위하여 이용됩니다. 가로장 하자 탐지의 실제 적이고, 신뢰할 수 있는 계기의 신형입니다.

안으로 이 계기 적합 중화 인민 공화국 TB/T 2340의 철도 분야 기준에---2000의 과학 기술 계약 조건 ofMulticenter는 범위 초음파 하자 탐지 계기를 가로장으로 막습니다.

당신을 계기의 조작상 기술을 지배하는 가능하게 하기 위하여는, 계기를 사용하기 전에 이 사용자 설명서를 통해서 똑똑히 읽으십시오.

신청:

GCT-8는 디지털 방식으로 하자 발견자입니다; 그것은 가로장 하자 탐지, 구경측정을 위해 사용될 수 있고 검사, 뿐 아니라 초음파 B 검사를 용접합니다.

명세:

1.Detecting 수로: 8 (1개의 구경측정 수로를 포함하십시오)

2.Working 주파수: 2MHz

3.Repetition 비율: 300 Hz

4.Detection 범위:

43kg/m와 50kg/m를 위해 0~200±4mm는 가로장으로 막습니다, (노선 방법 A~G)

60kg/m와 75kg/m 가로장 (노선 방법 A~G)를 위해 0~250±5mm

K2.5 (H) 노선 방법을 위해 0~100±2mm

K0를 위해 0~200±4mm, K1, K1.5, K2.5 (H) 노선 방법

K0.8를 위해 0~300±6mm, K1 (H) 노선 방법

5. 감도 관용:

70° 수로, 감도 allowance>40dB

37° 수로, 감도 allowance>46dB

0° 수로, 감도 allowance>46dB

6. 역학 범위:

≥16dB 2~6dB >26dB (작은) 제지 (작은) 제지

7. 수평한 선형 과실: <2>

8. 수직 선형 과실: <15>

9. 이익 범위: 0 ~ 80 dB

10. 묽게함 과실: 12dB 당 1dB 보다는 더 적은

11. 경보 한계 수준: 긍정적인 신호 수준 70%±10%의 신호의 손실 <30>

가로장 테스트를 위한 스크린의. 손 시험 가동을 위해 >50%.

12. 자동적인 이익 과실: <4db>

13. 저장될 수 있는 파일의 수: >2000

14. 각 파일을 위한 시간: 더 적은은 또는 60 분을 같게 합니다

15. 가동 전압: 24V

16. 전력 소비: 9W

17. 가동 온도: -40 ~ 122^의

18. 탱크 크기: 20L

19. 무게: 28kg

20. 본체 크기: 750*800*350

계기 크기: 350*150*230
